I moderne elektriske og industrielle systemer er kabelhåndtering mer enn bare å dirigere ledninger fra ett punkt til et annet. Riktig kabelbeskyttelse påvirker direkte sikkerhet, utstyrets levetid, driftseffektivitet og vedlikeholdskostnader. AnAlbuekabelgjennomføringer spesielt utviklet for å lede kabler gjennom en 90-graders vinkel samtidig som sikker tetning, strekkavlastning og miljøvern opprettholdes. Denne artikkelen utforsker funksjoner, applikasjoner, fordeler, installasjonshensyn, materialvalg, vedlikeholdspraksis og kjøpsfaktorer knyttet til albuekabelgjennomføringer. Enten du er ingeniør, entreprenør, anleggsleder, utstyrsprodusent eller anskaffelsesspesialist, kan forståelsen av rollen til albuekabelgjennomføringer hjelpe deg med å ta bedre beslutninger for prosjektene dine.

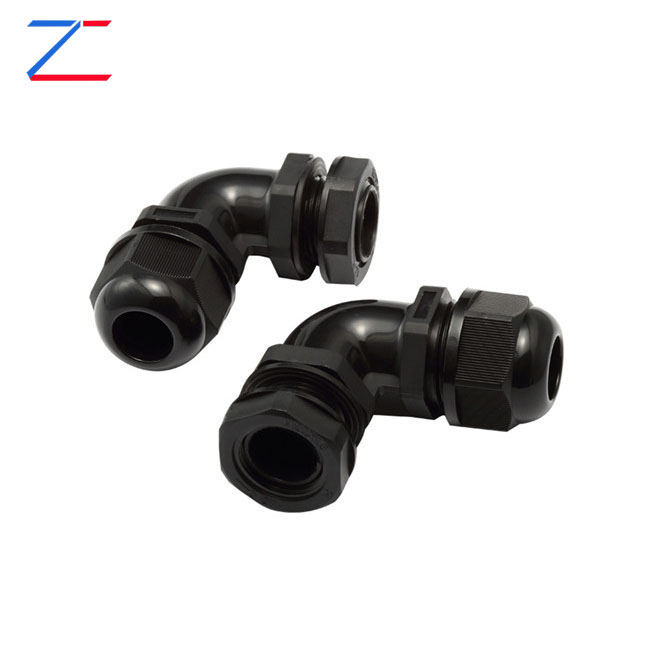

En albuekabelgjennomføring er en spesialisert kabelinnføringsenhet designet for å la kabler passere gjennom paneler, koblingsbokser, kontrollskap og utstyrskapsler mens de endrer retning ved omtrent 90 grader. I motsetning til konvensjonelle rette kabelgjennomføringer, gir albuekabelgjennomføringer en vinklet vei som bidrar til å redusere kabelbøyebelastning og optimalisere plassutnyttelsen.
Ettersom industrielt utstyr blir stadig mer kompakt, møter ingeniører ofte utfordringer knyttet til kabelføring. Begrenset installasjonsplass, overfylte kontrollpaneler og krevende miljøforhold gjør tradisjonelle kabelinnføringsmetoder mindre effektive. Albuekabelgjennomføringen løser disse utfordringene ved å tilby en praktisk løsning som kombinerer kabelbeskyttelse, tetningsytelse og retningsfleksibilitet.
Disse kabelgjennomføringene brukes ofte i automasjonssystemer, telekommunikasjonsutstyr, installasjoner for fornybar energi, transportinfrastruktur, marine applikasjoner og industrimaskiner.
Den primære funksjonen til en albuekabelgjennomføring er å sikre og beskytte kabler mens de omdirigerer inngangsveien. Når kabelen passerer gjennom pakningen, skaper kompresjonselementer en tett forsegling rundt kabelkappen. Dette forhindrer forurensninger som støv, vann, fuktighet, kjemikalier og rusk fra å komme inn i kabinettet.
Samtidig gir kjertelen mekanisk strekkavlastning. I stedet for å tvinge kabelen til å bøye seg skarpt umiddelbart etter at den er kommet inn i et panel, skaper albuestrukturen en jevnere overgang som reduserer mekanisk belastning.
Dette designet bidrar til:
Selv om design varierer mellom produsenter, inneholder de fleste albuekabelgjennomføringer følgende komponenter:
| Komponent | Funksjon |
|---|---|
| Kropp | Hovedstrukturhus som gir styrke og støtte |
| Kompresjonsmutter | Strammer rundt kabelen for sikker oppbevaring |
| Tetningsring | Skaper vanntett og støvtett beskyttelse |
| Låsemutter | Sikrer kjertelen til kabinettet |
| Albueseksjon | Gir 90-graders kabelføringsvinkel |
| Klemmemekanisme | Tilbyr strekkavlastning og kabelfeste |
Hver komponent bidrar til den totale ytelsen til kabelgjennomføringen, og sikrer både miljømessig tetting og mekanisk beskyttelse.
Populariteten til albuekabelgjennomføringer stammer fra flere praktiske fordeler.
Plassoptimalisering
Den vinklede utformingen gjør at kabler kan føres effektivt i trange rom, noe som reduserer rot og forbedrer organiseringen i kontrollskapene.
Redusert kabelspenning
Skarpe bøyninger kan skade kabelledere og isolasjon over tid. Albuekabelgjennomføringer gir en jevnere overgang som minimerer stress.
Forbedret beskyttelse
Høykvalitets tetningssystemer beskytter utstyr mot fuktighet, støv og forurensninger.
Forbedret utstyrs pålitelighet
Beskyttede kabler opplever færre feil, noe som resulterer i lavere vedlikeholdskostnader og mindre nedetid.
Profesjonelt utseende
Organisert kabelføring forbedrer den generelle installasjonens estetikk og forenkler fremtidig vedlikehold.
Albuekabelgjennomføringer tjener et bredt spekter av industrier på grunn av deres allsidighet.
| Industri | Typisk applikasjon |
|---|---|
| Industriell automasjon | Styreskap og PLS-systemer |
| Fornybar energi | Solinvertere og vindturbinsystemer |
| Marine | Elektriske systemer ombord |
| Telekommunikasjon | Utendørs kommunikasjonsskap |
| Jernbanetransport | Signalkontroll og kraftsystemer |
| Olje og gass | Utstyr i farlig område |
| Konstruksjon | Bygge elektrisk infrastruktur |
| Datasentre | Kabelstyringssystemer |
Evnen til å tåle tøffe forhold gjør albuekabelgjennomføringer spesielt verdifulle i utendørs og industrielle miljøer.
Materialvalg påvirker ytelse og holdbarhet betydelig.
Messing albue kabelgjennomføringer
Forniklet messing
Rustfritt stål
Nylon (polyamid)
Valg av riktig materiale avhenger av miljøforhold, mekaniske krav og budsjetthensyn.
Å velge riktig produkt krever nøye vurdering av flere faktorer.
En riktig valgt kabelgjennomføring forbedrer driftssikkerheten og reduserer fremtidige utskiftingskostnader.
Riktig installasjon er avgjørende for å maksimere kabelgjennomføringsytelsen.
Feil installasjon kan kompromittere vanntett ytelse og strekkavlastningsevne.
| Trekk | Albuekabelgjennomføring | Rett kabelgjennomføring |
|---|---|---|
| Retningsendring | 90 grader | Rett inngang |
| Plasseffektivitet | Glimrende | Moderat |
| Kabelspenningsreduksjon | Høy | Senke |
| Kompakte installasjoner | Ideell | Begrenset |
| Rutingfleksibilitet | Overlegen | Grunnleggende |
For installasjoner med begrenset plass eller krav til retningsbestemt kabelføring, gir albuekabelgjennomføringer ofte den overlegne løsningen.
Problem: Vanninntrengning
Løsning: Kontroller forseglingens integritet og sørg for riktig tiltrekking.
Problem: Kabelglidning
Løsning: Sjekk kabelstørrelseskompatibilitet og kompresjonsinnstillinger.
Problem: Korrosjon
Løsning: Velg korrosjonsbestandige materialer som rustfritt stål.
Problem: Sprukket hus
Løsning: Unngå overstramming og bruk produkter som er vurdert for miljømessige forhold.
Problem: Ikke nok plass
Løsning: Bruk kompakte albuekabelgjennomføringsdesign spesielt utviklet for tette installasjoner.
Rutinemessig vedlikehold bidrar til å forlenge levetiden og opprettholde systemets pålitelighet.
Forebyggende vedlikehold er betydelig rimeligere enn nødreparasjoner forårsaket av kabelfeil.
Ettersom industrier beveger seg mot større automatisering og digitalisering, fortsetter kabelhåndteringsløsninger å utvikle seg.
Produsenter investerer tungt i innovative kabelbeskyttelsesprodukter for å møte stadig mer krevende driftskrav.
Q1: Hva er hovedformålet med en albuekabelgjennomføring?
Dens primære formål er å føre kabler sikkert gjennom en 90-graders vinkel samtidig som tetning, beskyttelse og strekkavlastning opprettholdes.
Q2: Er albuekabelgjennomføringer vanntette?
Mange modeller er designet med høye IP-klassifiseringer som IP66, IP67 eller IP68, noe som gir utmerket motstand mot vann og støv.
Q3: Hvilket materiale er best for marine miljøer?
Rustfritt stål er generelt foretrukket på grunn av dets overlegne korrosjonsbestandighet.
Q4: Kan albuekabelgjennomføringer brukes utendørs?
Ja. Utendørsklassifiserte produkter er spesielt utviklet for å tåle UV-eksponering, fuktighet og temperatursvingninger.
Q5: Hvordan finner jeg riktig kjertelstørrelse?
Mål den ytre diameteren på kabelen og match den til pakningsprodusentens spesifiserte klemmeområde.
Q6: Er albuekabelgjennomføringer egnet for industriell automasjon?
Absolutt. De er mye brukt i kontrollpaneler, robotikk, sensorer og industrimaskiner.
Q7: Hvor lenge varer kabelgjennomføringer vanligvis?
Levetiden varierer avhengig av materialkvalitet og miljøforhold, men kabelgjennomføringer av høy kvalitet kan fungere pålitelig i mange år.
En albuekabelgjennomføring er langt mer enn et enkelt kabeltilbehør. Den fungerer som en kritisk komponent for kabelbeskyttelse, strekkavlastning, miljøforsegling og effektiv kabelføring. Fra industriell automasjon og fornybare energisystemer til marine installasjoner og telekommunikasjonsinfrastruktur bidrar albuekabelgjennomføringer betydelig til systemets pålitelighet og sikkerhet.
Ved å velge riktig materiale, størrelse, tetningsnivå og installasjonsmetode, kan organisasjoner forbedre utstyrsytelsen, redusere vedlikeholdskostnadene og forlenge kabelens levetid.
Wenzhou Zhechi Electric Co., Ltd.spesialiserer seg på å produsere pålitelig kabelhåndtering og elektriske tilkoblingsløsninger designet for krevende industrielle applikasjoner. Vårt erfarne team er forpliktet til å tilby holdbare produkter, profesjonell teknisk støtte og skreddersydde løsninger tilpasset dine prosjektkrav.
Kontakt ossi dagfor å lære mer om våre albuekabelgjennomføringsløsninger, be om et tilbud eller diskutere dine spesifikke bruksbehov. Vi er klare til å hjelpe deg med å bygge tryggere, mer effektive og mer pålitelige elektriske systemer.
