Isolert terminalkoblinger er viktige komponenter i moderne elektriske systemer. Ved å kombinere ledende metall med beskyttende isolasjon, sikrer de trygge, pålitelige og langvarige tilkoblinger for ledninger og elektrisk utstyr. I denne veiledningen utforsker vi hva isolerte terminaler er, deres viktigste fordeler, de ulike typene som er tilgjengelige, og hvordan du velger og bruker dem effektivt i virkelige applikasjoner.
Denne omfattende veiledningen forklarer definisjonen, ytelsesfordelene, typer, applikasjoner, installasjonsmetoder, sikkerhetshensyn og fremtidige trender knyttet til isolerte terminaler – kritiske kontakter i elektroteknikk og kablingspraksis. Vi inkluderer tabeller, vanlige spørsmål, industrihenvisninger og praktiske tips for å hjelpe ingeniører, elektrikere og kjøpere med å ta informerte beslutninger.
En isolert terminal er en type elektrisk kontakt som kombinerer en ledende metalldel med en beskyttende isolasjonshylse. Isolasjonen – vanligvis laget av vinyl, nylon eller varmekrympende polymer – omgir metallrøret for å forhindre utilsiktet kontakt med andre ledende overflater og forbedre miljømotstanden.
Disse terminalene brukes til å koble ledninger til utstyr, distribuere strøm og muliggjøre signalkontinuitet i bil-, industri-, kommersielle og elektriske husholdningsapplikasjoner.
Isolerte terminaler gir flere fordeler fremfor ikke-isolerte kontakter, spesielt i miljøer der sikkerhet, holdbarhet og identifikasjon er viktig. Nedenfor er noen viktige grunner til å bruke dem:
| Terminal Type | Beskrivelse | Typisk brukstilfelle |
|---|---|---|
| Ringterminal | Lukket sløyfe for sikre boltede forbindelser. | Kontrollpaneler, bilbatteriforbindelser. |
| Spade/gaffelterminal | Åpen design gjør det enkelt å fjerne. | Skrueterminaler der fjerning er hyppig. |
| Butt Connector | Inline skjøting av to ledninger. | Ledningsforlengelse og reparasjoner. |

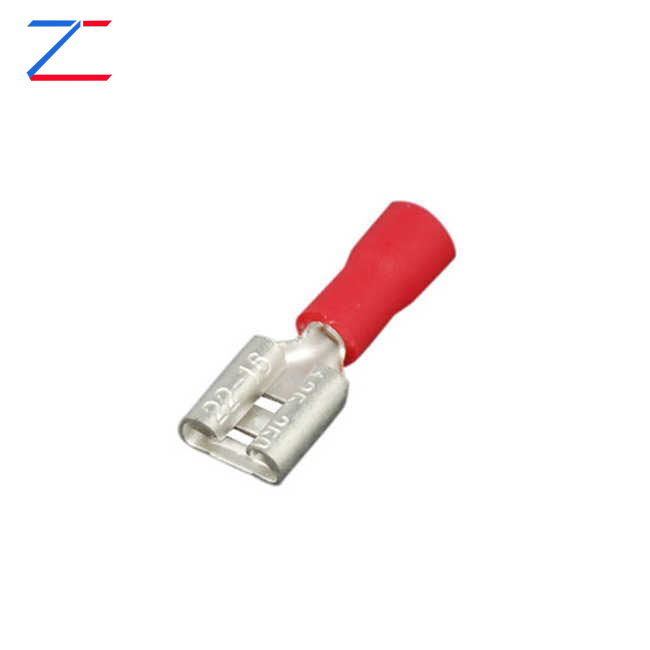

| Rask frakobling | Hann/hun parring for raske forbindelser. | Modulært utstyr og billedninger. |
Det isolerende laget til en isolert terminal kan være:
Installering av isolerte terminaler innebærer å velge riktig type, klargjøre ledningen og krympe sikkert. Generelle trinn inkluderer:
Isolerte terminaler brukes mye på tvers av bransjer, inkludert:
Sørg for at isolerte terminaler oppfyller anerkjente standarder som UL, RoHS og IEC der det er aktuelt. Følg produsentens retningslinjer for trådmålertilpasning, riktig bruk av verktøy og miljøklassifiseringer. Riktig installasjon forhindrer kortslutning, elektrisk støt og tilkoblingsfeil.
Hva er forskjellen mellom isolerte og ikke-isolerte terminaler?
Isolerte terminaler har en beskyttelseshylse som forhindrer utilsiktet kontakt og forbedrer motstanden mot fuktighet og vibrasjoner; ikke-isolerte terminaler mangler denne hylsen og er best for kontrollerte innendørsmiljøer.
Hvordan påvirker fargekoding isolerte terminaler?
Isolasjonsfargen indikerer vanligvis ledningsmålerområdet, noe som gjør det lettere å matche terminalen til riktig ledningsstørrelse.
Kan isolerte terminaler brukes utendørs?
Ja – spesielt varmekrympende isolerte terminaler med selvklebende fôr gir fukt- og korrosjonsbestandighet for utendørs eller marine miljøer.
Krever isolerte terminaler spesialverktøy?
Bruk riktig krympeverktøy som samsvarer med terminaltypen og trådmåleren for å sikre en sikker mekanisk og elektrisk tilkobling.
Er alle isolerte terminaler egnet for miljøer med høy temperatur?
Nei – velg terminaler med isolasjonsmaterialer som er klassifisert for de spesifikke varmeforholdene til applikasjonen din; nylon er bedre for høyere temperaturer enn vinyl, og varmekrymping gir overlegen beskyttelse.
Isolerte terminaler er grunnleggende for sikre og effektive elektriske tilkoblinger. Ved å forstå deres typer, materialer, installasjonsmetoder og applikasjoner, kan du ta informerte beslutninger som forbedrer både systemets pålitelighet og sikkerhet. Enten du kobler til et industrielt kontrollpanel eller en bilsele, gjør det en betydelig forskjell å velge riktig isolert terminal.
PåWenzhou Zhechi Electric Co., Ltd., spesialiserer vi oss på isolerte terminalløsninger av høy kvalitet designet for å møte ulike industrielle og kommersielle behov. Hvis du er interessert i premium isolerte terminaler og tilpassede elektriske kontakter,kontaktossfor ekspertråd og skreddersydde produktanbefalinger.
